Quel est le principe de fonctionnement d'un broyeur planétaire à billes ?

Un broyeur planétaire à billes est un outil puissant utilisé pour broyer, mélanger ou réduire des matériaux en particules très fines, notamment en laboratoire et en recherche. Contrairement aux broyeurs classiques, il utilise un mouvement unique : les récipients de broyage tournent sur leur propre axe tout en tournant autour d'un axe central. À l'intérieur de ces récipients se trouvent des billes et le matériau à traiter. Sous l'effet de la rotation, les billes s'entrechoquent violemment. Ces impacts répétés pulvérisent rapidement le matériau en particules extrêmement fines et uniformes.

Comment le mouvement planétaire est généré pendant le fonctionnement

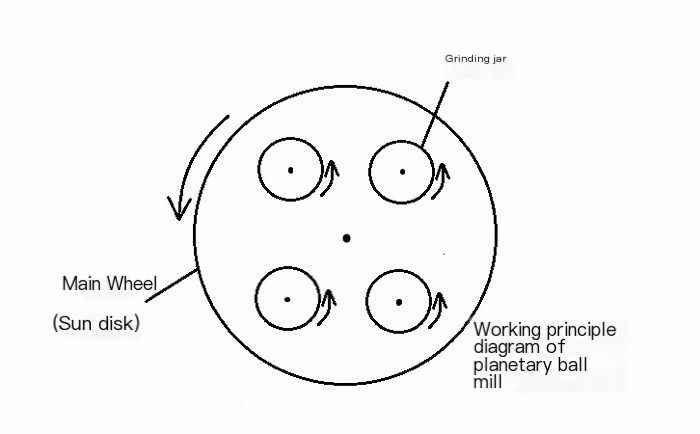

L'efficacité d'un broyeur planétaire à billes repose sur son mouvement unique. Les pots contenant la matière se déplacent comme de minuscules planètes orbitant autour d'un soleil, d'où son nom de « planétaire ». Chaque pot repose sur un disque rotatif ; tandis que le disque tourne dans un sens, les pots tournent dans le sens inverse autour de leur propre axe. Cette combinaison de rotation et de révolution crée un mouvement complexe qui confère au broyeur sa puissance de broyage. À l'intérieur des pots, les billes ne se contentent pas de rouler : elles entrent en collision, glissent et parfois rebondissent, transférant de l'énergie à la matière et la réduisant en particules extrêmement fines. La vitesse de rotation et la taille des billes peuvent être ajustées en fonction de la matière : les substances dures comme les métaux nécessitent des billes plus grosses et une vitesse plus élevée, tandis que les poudres ou produits chimiques plus tendres requièrent des billes plus petites et un mouvement plus doux. Ce mouvement planétaire répartit également l'énergie uniformément, assurant ainsi un broyage homogène de la matière sous tous les angles. Ce broyeur est donc idéal pour les expériences ou les tests exigeant une granulométrie uniforme. En fonctionnement, on observe la rotation des pots et le broyage constant des billes sur la poudre, produisant rapidement un mélange fin. Comprendre ce mouvement permet aux utilisateurs d'optimiser le broyeur, en ajustant les paramètres pour une efficacité accrue, des résultats uniformes et une usure minimale de l'équipement.

Quelles forces sont appliquées au matériau lors du fraisage ?

Lors du broyage dans un broyeur planétaire à billes, le matériau contenu dans les récipients est soumis simultanément à de multiples forces qui agissent de concert pour le réduire en fines particules. La première est l'impact : lorsque les billes entrent en collision entre elles et avec les parois du récipient, elles frappent le matériau avec une énergie considérable, le broyant en fragments plus petits, un peu comme de minuscules marteaux frappant sous différents angles. La force de cisaillement intervient également. Lorsque les billes glissent ou roulent sur le matériau, elles créent une action de coupe ou de raclage qui désagrège les substances fibreuses ou stratifiées, à l'instar de l'étalement du beurre de cacahuète avec un couteau. Le frottement est un autre facteur important : lorsque les billes frottent entre elles et contre les parois du récipient, elles génèrent de la chaleur et broient lentement les particules, lissant les arêtes et mélangeant uniformément le matériau. L'intensité de ces forces dépend de la vitesse de rotation, du nombre et de la taille des billes, ainsi que de la quantité de matériau dans le récipient. Un nombre insuffisant de billes ou une rotation trop lente réduisent l'impact, tandis qu'un nombre excessif de billes ou une vitesse trop élevée peuvent sur-broyer le matériau ou accélérer l'usure des récipients. Comprendre comment interagissent l'impact, le cisaillement et le frottement permet aux utilisateurs d'ajuster les conditions de broyage, en choisissant la vitesse, la taille des billes et la durée appropriées pour obtenir efficacement la taille de particules souhaitée sans endommager l'équipement ni l'échantillon.

Comment l'impact et le cisaillement contribuent à la réduction de la taille des particules

Dans un broyeur planétaire à billes, la réduction de la taille des particules est principalement due à l'action combinée des forces d'impact et de cisaillement, qui agissent de manière complémentaire. L'impact se produit lorsque les billes entrent en collision avec la poudre et entre elles, générant des chocs à haute énergie qui broient rapidement les particules les plus grosses en fragments plus petits, à la manière d'une multitude de minuscules marteaux frappant de toutes parts. Ce procédé est particulièrement efficace pour les matériaux durs ou cassants tels que les métaux et les céramiques, où des vitesses de rotation plus élevées et des billes plus lourdes produisent des impacts plus puissants et des particules plus fines. Le cisaillement, quant à lui, se produit lorsque les billes glissent ou frottent contre le matériau, appliquant des forces latérales ou de raclage. Cette action est idéale pour les substances plus molles ou stratifiées comme les polymères, les produits chimiques ou certains minéraux, car elle contribue à séparer les particules le long des plans de faible résistance et favorise une taille et une forme plus uniformes. Le cisaillement facilite également le mélange homogène des poudres, ce qui est important pour les expériences en laboratoire ou pour garantir une qualité de produit constante. La polyvalence du broyeur planétaire à billes réside dans la complémentarité de ces forces : l'impact réduit rapidement les particules les plus grosses, tandis que le cisaillement lisse et polit les plus fines. Les opérateurs peuvent ajuster l'équilibre entre les deux en modifiant la vitesse de rotation du bol, la taille et la quantité des billes, ou encore le type de bol : une vitesse élevée favorise l'impact, tandis qu'une vitesse plus lente avec des billes plus petites favorise le cisaillement. La maîtrise de cet équilibre garantit un broyage efficace, une granulométrie uniforme et une altération minimale des matériaux, que ce soit pour la recherche en laboratoire ou la production à petite échelle.

Comment la vitesse de rotation affecte le comportement de broyage

Dans un broyeur planétaire à billes, la vitesse de rotation est un facteur déterminant de l'efficacité du broyage. Elle contrôle l'énergie cinétique des billes lors de leurs impacts ou glissements sur la poudre. Une rotation plus rapide accélère le mouvement des billes, générant des impacts plus puissants qui permettent de broyer plus rapidement les matériaux durs et d'obtenir des particules très fines en un temps réduit. Cependant, une vitesse trop élevée n'est pas toujours synonyme d'efficacité. Si les billes tournent trop vite, la force centrifuge peut les plaquer contre les parois, les empêchant de tomber et de percuter le matériau. L'efficacité du broyage s'en trouve alors réduite, car les collisions, principal mécanisme de fragmentation des particules, ne se produisent plus correctement. À l'inverse, une vitesse trop faible ne permet pas un broyage efficace, l'énergie des impacts étant insuffisante. La vitesse de rotation influe également sur les forces de cisaillement : à vitesse modérée, les billes glissent et roulent sur la poudre, créant un frottement qui homogénéise et mélange les particules. Ce mode de broyage est idéal pour les matériaux tendres ou lorsqu'une granulométrie uniforme est requise. Par exemple, une vitesse réduite avec des billes de petite taille est idéale pour les produits chimiques de laboratoire : elle prévient la surchauffe et offre un meilleur contrôle. À l’inverse, une vitesse plus élevée convient aux métaux ou aux céramiques qui nécessitent des impacts à haute énergie. Trouver la vitesse optimale implique de trouver un équilibre entre le type de matériau, sa dureté, la taille des billes et le niveau de remplissage du récipient. Commencer par une vitesse modérée et ajuster ensuite en fonction des observations permet d’éviter un broyage insuffisant ou excessif, garantit une granulométrie homogène et protège à la fois le broyeur et le matériau.

Qu’est-ce qui limite l’efficacité de fonctionnement des broyeurs planétaires à billes ?

Bien que les broyeurs planétaires à billes soient très efficaces, plusieurs facteurs peuvent limiter leur rendement. Comprendre ces facteurs permet d'obtenir des résultats optimaux sans perte de temps ni usure inutile. Le remplissage des jarres est un facteur majeur. Si elles sont trop pleines, les billes n'ont pas assez d'espace pour se déplacer librement, ce qui réduit les collisions et l'énergie transférée au matériau. À l'inverse, si elles sont trop vides, les billes heurtent le matériau moins fréquemment, ce qui ralentit le processus. En général, un remplissage d'environ un tiers à la moitié de la jarre, avec le matériau et les billes, offre le meilleur compromis. La taille et le nombre de billes sont également importants. Utiliser uniquement de grosses billes peut laisser des particules trop grosses, tandis qu'un trop grand nombre de petites billes réduit l'énergie d'impact. Un mélange de tailles donne souvent les meilleurs résultats, combinant des impacts puissants avec un cisaillement et une friction efficaces. La vitesse de rotation est un autre facteur critique : trop élevée, les billes collent aux parois de la jarre ; trop faible, l'énergie d'impact diminue, ce qui ralentit le broyage. Le type de matériau influe également sur le rendement, car les poudres très dures ou collantes nécessitent plus de temps ou des billes spécifiques. L'accumulation de chaleur peut également poser problème. Une chaleur excessive peut altérer le matériau ou endommager le récipient ; il est donc conseillé de broyer par intervalles ou d’utiliser un système de refroidissement. En gérant soigneusement le remplissage du récipient, le choix des billes, la vitesse de rotation et le comportement du matériau, vous pouvez maintenir une efficacité élevée, obtenir des poudres fines et homogènes et protéger à la fois le broyeur et votre matériau.
