Broyeur à billes horizontal vs broyeur à billes vertical : quels sont les avantages et les inconvénients ?

Choisir le bon broyeur à boulets influence directement l'efficacité de votre processus de broyage. Les broyeurs horizontaux et verticaux traitent les matériaux différemment, chacun présentant ses propres avantages. Les broyeurs horizontaux sont performants pour les grands volumes et le broyage intensif, tandis que les broyeurs verticaux permettent un gain de place et sont souvent plus adaptés aux petits lots ou aux broyages de précision. Comprendre ces différences vous aidera à choisir le broyeur idéal pour vos besoins et à obtenir des résultats constants et efficaces.

Différences dans le mouvement des matériaux à l'intérieur du moulin

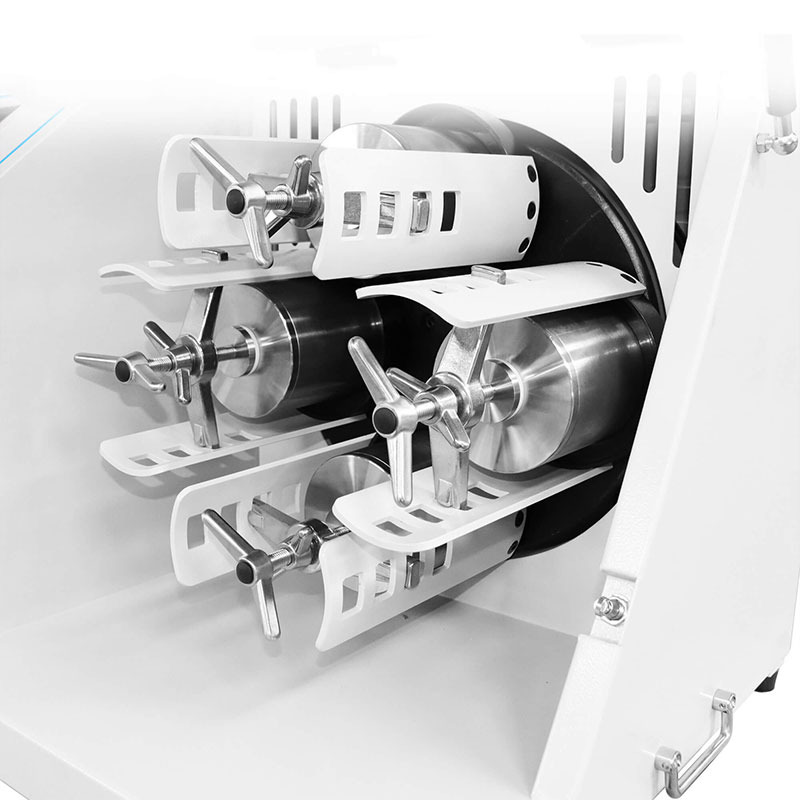

La principale différence entre les broyeurs à boulets horizontaux et verticaux réside dans le mouvement du matériau à l'intérieur, ce qui influe considérablement sur l'efficacité et la qualité du produit final. Dans un broyeur horizontal, le tambour tourne autour d'un axe horizontal et les boulets de broyage roulent et culbutent continuellement sur le matériau. Ce culbutage continu combine impact et friction pour briser progressivement les particules, produisant une poudre fine et uniforme. Le matériau reste longtemps en contact avec les boulets, ce qui rend les broyeurs horizontaux fiables pour des résultats constants et le traitement de lots importants, même s'ils peuvent être plus longs à utiliser pour obtenir des granulométries très fines. Les broyeurs verticaux fonctionnent différemment. Ils tournent autour d'un axe vertical, soulevant les boulets et le matériau avant de les laisser retomber sous l'effet de la gravité. Cela crée un impact plus concentré à l'endroit où le matériau est frappé lors de sa chute, ce qui est particulièrement utile pour les substances collantes ou dures susceptibles d'obstruer un broyeur horizontal. Comme le matériau se déplace principalement de haut en bas plutôt qu'horizontalement, les broyeurs verticaux peuvent broyer efficacement en consommant moins d'énergie et atteignent souvent des granulométries fines plus rapidement. Cependant, leur utilisation requiert une attention particulière afin d'éviter une usure irrégulière ou un broyage excessif. Comprendre le flux de matière dans chaque type de broyeur aide les opérateurs à choisir celui qui correspond le mieux à leurs besoins, en équilibrant la taille des lots, la consommation d'énergie et le niveau de finesse requis pour le produit final.

Comparaison de la dissipation thermique entre les différents modèles

La chaleur est un facteur important du broyage à billes, influençant à la fois l'efficacité et la qualité de la poudre finale. Les broyeurs horizontaux et verticaux gèrent ce phénomène différemment. Dans un broyeur à billes horizontal, le tambour tourne autour d'un axe horizontal tandis que les billes de broyage brassent le matériau. Ce mouvement constant répartit la chaleur de manière plus uniforme, et la circulation d'air aux extrémités du tambour contribue à son évacuation. Cependant, dans les grands broyeurs ou lors du broyage de matériaux thermosensibles, l'intérieur peut atteindre des températures élevées. Les opérateurs utilisent donc souvent des systèmes de refroidissement, tels que des ventilateurs ou des chemises d'eau, et surveillent la température afin d'éviter la surchauffe et l'agglomération du matériau. Les broyeurs verticaux gèrent la chaleur différemment, car le matériau est soulevé et relâché le long d'un axe vertical. Le contact avec les billes de broyage est ici plus intense mais plus court, ce qui peut créer des points chauds localisés. Parallèlement, leur conception permet une dissipation thermique plus efficace par le haut et les côtés, et de nombreux broyeurs verticaux intègrent des systèmes de refroidissement qui maintiennent une température stable sans ralentir la production. En pratique, les broyeurs horizontaux conviennent aux grands lots où la chaleur monte progressivement, tandis que les broyeurs verticaux sont mieux adaptés aux procédés générant un frottement intense dans des espaces restreints. Comprendre comment chaque broyeur gère la chaleur permet d'éviter d'endommager à la fois le matériau et la machine, de réduire la maintenance et de garantir la constance du produit final.

Considérations relatives à la maintenance et aux besoins en espace

Lors du choix entre broyeurs à boulets horizontaux et verticaux, la maintenance et l'espace disponible peuvent avoir un impact considérable sur les opérations quotidiennes. Les broyeurs horizontaux nécessitent généralement plus d'espace au sol en raison de leurs longs tambours, ce qui peut poser problème dans un environnement exigu. Côté maintenance, ils sont généralement simples. Les roulements, les engrenages et le tambour lui-même sont facilement accessibles, ce qui simplifie les inspections, la lubrification et le remplacement des pièces. Les opérateurs habitués aux machines conventionnelles trouvent souvent les broyeurs horizontaux plus faciles à utiliser, même si la maintenance courante peut être plus longue et le remplacement des billes de broyage usées plus complexe. Les broyeurs verticaux, en revanche, sont beaucoup plus compacts, un atout majeur lorsque l'espace est limité. Leur conception verticale permet de regrouper l'arbre principal et la chambre de broyage de manière compacte, ce qui améliore l'agencement. La maintenance peut s'avérer un peu plus délicate, car des pièces comme les roulements situés au bas de l'arbre ou le nettoyage de la chambre peuvent nécessiter plus d'efforts, notamment avec des matériaux collants ou abrasifs. De nombreux broyeurs verticaux sont équipés de revêtements amovibles et de panneaux d'accès pour faciliter ces opérations, mais une planification minutieuse reste indispensable. En définitive, le choix entre les deux dépend de l'équilibre entre l'espace disponible, la facilité d'accès et la fréquence prévue de la maintenance. Les broyeurs horizontaux offrent un accès plus facile, mais sont plus encombrants, tandis que les broyeurs verticaux permettent un gain de place et peuvent être plus économes en énergie, mais nécessitent une planification rigoureuse de leur entretien. Prendre en compte ces facteurs en amont contribue au bon déroulement des opérations et évite les arrêts imprévus.
